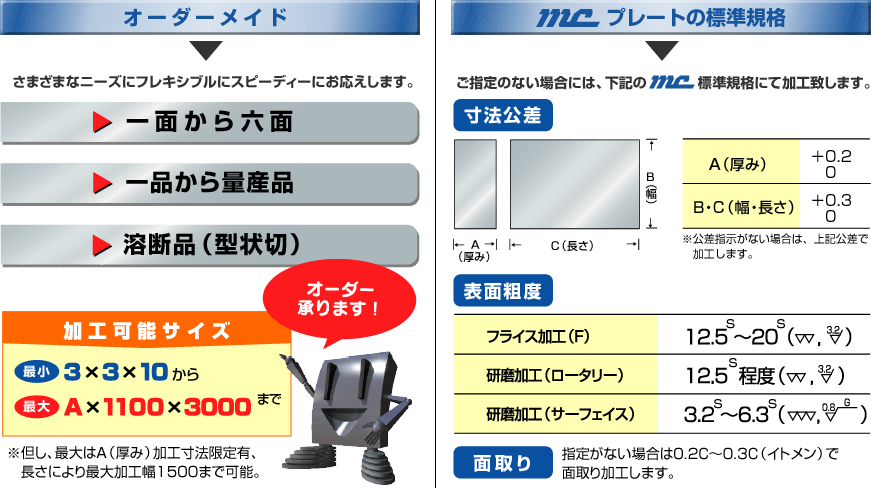

さまざまなニーズにフレキシブルにスピーディーにお応えします。
- 一面から六面
- 一品から量産品
- 溶断品（型状切）
- 部品加工（図面での完成品）
0
0
仕上加工
フライス仕上げ・ロータリー研磨仕上・サーフェイス研磨仕上
取扱鋼種
| SS400 | S50C | SCM440 | SK3(SKS93) | SKS3 | SKD11 | SKD61 | |
| SS400(A) | S50C(A) | S50C(HT) | SCM440(HT) | ||||
| DC53 | GO40F | PD613 | NAK55 | NAK80 | PXA-30 | ||
| HPM1 | HPM38 | HPM77 | HPM75 | DAC | FDAC | ||
| SUS(ステンレス) | AL(アルミ) | 銅 | 真鍮 | ||||
※S45C～S55Cのご依頼につきましては、ご指定がない場合にはS50Cを使用致します。
ご指定の場合は、”材質指定” と記載をお願い致します。
※ミルシートが必要な場合は、ご注文時に ”ミルシート要” と記載をお願い致します。
※上記以外の材質についてもメーカー問わず速やかに仕入れ出来ますのでご相談下さい。
製品概要
プレートは、多種多様な分野で活躍しています。
携帯電話・テレビ(液晶)・パソコン・エアコン・オートバイ・自動車・船舶・航空機・原子炉・射出成形機・ダイカストマシン・プレス・半導体関連のFA機器・印刷機・金型(入子)・治工具、等に多くご利用頂いて居ります。
六面体以外にも型切り溶断・レーザー
金属加工部品の中で、その用途によっては、様々な形状が求められます。その場合は、機械加工するにも無駄が生じるなどといったものなどは、図面を頂ければ加工取り代を考えて、溶断(形状)して上下面はもちろん、周りの加工基準まで加工可能です。(但し、材質・形状に関しては打ち合わせによるものとします。)
設備一覧
プレートの生産にあたり、求められるテーマに製品のクオリティー、納期短縮化、コストダウンがあります。これらを安定して行うためにコンピューターにはじまる一連の生産管理システムによって、全工程をコントロールしており「信頼」をお届けします。
■メカニカルセンター㈱設備概要一覧表
| 名称 | メーカー名 | 型式 | 加工能力(mm) | 台数 |
|---|---|---|---|---|
| テーブル型横中ぐりフライス盤 | ㈱山崎技研 | YZB-88ATC | X:1000 Y:800 Z:650 |
2 |
| 両頭NCフライス盤 | ㈱武田機械 | BXR150SF | X:150 Y:150 Z:52 |
1 |
| 両頭NCフライス盤 | ㈱武田機械 | BXR220ST | X:220 Y:220 Z:52 |
1 |
| 両頭NCフライス盤 | ㈱武田機械 | HDS430NC | X:430 Y:430 Z:150 |
1 |
| 両頭NCフライス盤 | ㈱武田機械 | BXR430NC | X:430 Y:430 Z:150 |
1 |
| 両頭NCフライス盤 | ㈱武田機械 | BXR460SF | X:460 Y:460 Z:150 |
1 |
| 両頭NCフライス盤 | ㈱武田機械 | HDS1500-NC | X:1000 Y:1000 Z:230 |
1 |
| 両頭NCフライス盤 | ㈱中央精機 | CS200 | X:240 Y:240 Z:100 |
2 |
| 両頭NCフライス盤 | ㈱中央精機 | CS300 | X:300 Y:300 Z:140 |
1 |
| 両頭NCフライス盤 | ㈱中央精機 | DAI500 | X:505 Y:505 Z:180 |
1 |
| 両頭NCフライス盤 | ㈱中央精機 | DAI700 | X:700 Y:700 Z:230 |
2 |
| 両頭NCフライス盤 | ㈱中央精機 | UL1015H | X:1500 Y:1000 Z:200 |
2 |
| 両頭NCフライス盤 | 浜井産業㈱ | 2MP-DS-NC | X:800 Y:400 Z:150 |
1 |
| 両頭NCフライス盤 | 浜井産業㈱ | 4MP-DS-NC | X:1000 Y:1000 Z:450 |
1 |
| 精密平面研削盤 | ㈱岡本工作機械製作所 | PSG-63DX | X:600 Y:300 Z:347.5 |
3 |
| 精密平面研削盤 | ㈱岡本工作機械製作所 | PSG-125DX | X:1200 Y:500 Z:600 |
3 |
| 精密平面研削盤 | ㈱岡本工作機械製作所 | PSG-208DX | X:2000 Y:800 Z:695 |
1 |
| 立軸円テーブル形平面研削盤 | 住友重機械工業㈱ | SVR-180 | チャック径 φ1800 | 1 |
| 立軸円テーブル形平面研削盤 | 住友重機械工業㈱ | SVR-160 | チャック径 φ1600 | 2 |
| 立軸円テーブル形平面研削盤 | 住友重機械工業㈱ | SVR-60 | チャック径 φ600 | 1 |
| 立軸円テーブル形平面研削盤 | 住友重機械工業㈱ | SVR-50 | チャック径 φ500 | 1 |
| NC小型プラノミラー | ㈱中央精機 | C30N | X:3000 Y:1100 Z:385 |
1 |
| プラノミラー | ㈱中央精機 | C-25 | X:2000 Y:1000 Z:380 |
2 |
| CNC竪型フライス盤 | ㈱武田機械 | TK-VS2000NC | X:2000 Y:750 Z:650 |
1 |
| CNC竪型フライス盤 | ㈱武田機械 | DCM725T | X:3000 Y:750 Z:230 |
1 |
| CNC竪型フライス盤 | ㈱武田機械 | 2M | X:370 Y:190 Z:160 |
2 |
| CNC竪型フライス盤 | ㈱武田機械 | 3M | X:1000 Y:505 Z:520 |
3 |
| CNC竪型フライス盤 | 大阪機工㈱ | MCV860 | X:2000 Y:860 Z:720 |
1 |
| 竪型フライス盤 | ㈱武田機械 | TK-VS2N-LH | X:850 Y:420 Z:450 |
8 |
| 竪型フライス盤 | ㈱武田機械 | TK-VS3N-LH | X:505 Y:1000 Z:550 |
2 |
| 竪型フライス盤 | 日立鐵工 | MS-V | X:600 Y:250 Z:400 |
1 |
| 竪型フライス盤 | 大阪機工㈱ | MH3VⅡ | X:950 Y:350 Z:450 |
1 |
| ターンテーブル式フライス盤 | 新潟鉄工㈱ | JK400 | X:800 Y:400 Z:300 |
1 |
| ターンテーブル式フライス盤 | 新潟鉄工㈱ | JK500 | X:1300 Y:500 Z:395 |
1 |
| 門形中ぐりフライス盤 | ㈱山崎技研 | YZ-1121 | X:1920 Y:910 Z:1000 |
2 |
| 門形中ぐりフライス盤 | ㈱山崎技研 | YZ-1632 | X:3200 Y:1400 Z:810 |
1 |
| 帯鋸盤 | 大東製機㈱ | SGA8010 | W:1000 Z:800 |
1 |
| 帯鋸盤 | 大東製機㈱ | S6090 | 1 | |
| 帯鋸盤 | 大東製機㈱ | S5070 | 1 | |
| 帯鋸盤 | ㈱アマダ | H-650H | 2 | |
| 帯鋸盤 | ㈱アマダ | H-650 | 1 | |
| 帯鋸盤 | ㈱アマダ | HA-500 | 2 | |
| 帯鋸盤 | ㈱アマダ | HA-400 | 8 | |
| 帯鋸盤 | ㈱アマダ | H-400 | 2 | |
| 帯鋸盤 | ㈱アマダ | HA-250 | 4 | |
| 帯鋸盤 | ㈱アマダ | H-250SA | 5 |
| 精密測定機器一覧表 |
|---|
| デジマチック標準外測マイクロメーター ラチェットストップ |
| デジマチックホールテスト(内径測定器) |
| ABSデジマチックキャリパ |
| ダイヤルデプスゲージ |
| レクタンギュラゲージブロック |
| ABSデジマチックインジケーター |
| デジマチックミニプロセッサ(計測システム) |
| 精密万能投影機 |
| 測定顕微鏡 |
| 二次元データ処理装置マイクロパック |
| 画像寸法測定機・表面粗さ測定器サーフテスト |
| 外測・内測マイクロメーター(各種) |
| マイクロデプス・ハイトゲージ |
| 三次元測定器 |
| デジタルマイクロスコープ測定機 |
| ハンディプローブ三次元測定機 |
※定期的に専門の測定メーカーによる検査実施
